一、設備介紹

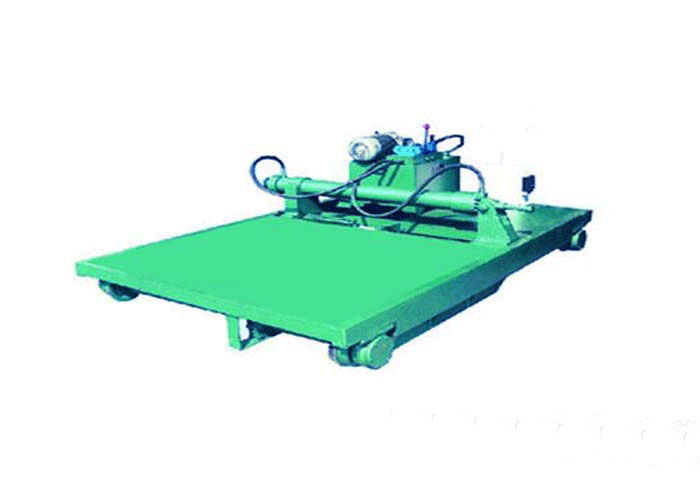

　　擺渡車是各類加氣混凝土制品磚廠成型工段連接蒸養工段，換向拖動不可少的設備。我公司生產的擺渡推拉車母車可以橫向移動，配備的頂推裝置能夠使其在專用軌道上做縱向移動，在工作過程中，它的母車移動到磚機軌道(即母車原位)時，而子車將滿載的蒸養車?yán)綌[渡車上，最后母車整機移動，當?shù)竭_(dá)預定的蒸壓釜軌道，它將自動接軌，子車把蒸養車推到蒸壓釜內蒸養車軌道上，然后接軌裝置收起，母車回歸原位，等待下次擺渡。

　　擺渡車在加氣混凝土設備生產工藝中，主要用來擺渡蒸養車，從而幫助蒸養小車完成砌塊的進出釜。 大車橫向快速移動后能夠準確的停止、定位和接軌，大車載重運行時可變頻慢速運行，空車回程時可變頻快速。擺渡車上還設有縱向動力裝置，可以頂推滿載3噸制品的蒸養小車20輛，它在加氣混凝土設備生產線中占有重要地位。

　　擺渡車可以分為電動和手動，按照它在加氣混凝土生產線中所處工段，可分為澆注和釜后擺渡設備兩種。

　　加氣混凝土生產線中配置的擺渡推拉車是必不可少的設備，在它的協助下，完成生產線澆注工作，切割后坯體的蒸養或等待澆注的模具都由其載著運送至蒸壓釜和澆注線，將蒸養后的坯體運送至成品區。

　　該設備具有結構簡單合理，運行平穩，準確定位等特點。該設備實現了連接上下工步的承上啟下的功能，滿足了加氣混凝土構件制造過程中的要求。

　　擺渡推拉車其動力部分包括擺渡電機和牽引電機，電機是提供主動力;牽引電機則是通過鋼繩將窯車牽引到擺渡設備上。設備運行控制也包括兩個部分，即運行控制和牽引機構運行控制，目前的動力配置如下：

　　1、擺渡電機:3KW,6級；

　　2、牽引電機:3KW,6級。

二、控制箱

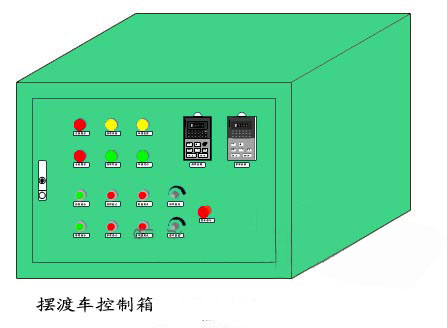

　　擺渡車控制箱外形如圖所示，本機按2臺電機均配變頻器考慮。由于采用變頻器后，電機為柔性啟動，鋼繩無抖動，生產安全有保障，而且對電機有保護?？紤]電機級數和負載狀況，變頻器均配置7.5KW，型號為HC-G3-7R5T3。考慮到剎車要快，還要配置動單元和制動電阻。變頻器內置了制動單元，但必須外配制單元和制動電阻?？刂葡鋬?nèi)包含2臺7.5KW變頻器、2臺制動電阻、空開、變壓器、中間繼電器、控制回路等。其中制動電阻為無感電阻，非普通電阻。

三、控制系統操作規程

　　擺渡車上電后，“電源指示”燈亮，按“啟動”按鈕，電機工作，到位后按壓“停止”按鈕，設備停止工作；牽引窯車時，按鈕“牽引啟動”按鈕，牽引電機工作，牽引到位后按壓“牽引停止”按鈕，牽引電機停止工作。設備運行期間，“擺渡運行”燈亮，牽引窯車過程，“牽引指示”燈亮;變頻器發生保護時，“擺渡故障”指示燈亮；變頻器保護時，先檢查電機和外接線，確保無誤后，在行復位重新啟動。復位時，按壓“擺渡復位”或“牽引復位”按鈕。

四、牽引電機

　　牽引機主要得點：

　　1、采用雙履帶式牽引方式使用范圍廣;

　　2、采用無級調速，速度調節范圍大;

　　3、牽引速度均勻;噪音小;結構緊湊，外形美觀。
